제품소개

텔레스코픽 스프링 커버

완벽한 회전축 보호용 커버

텔레스코픽 스프링 커버의 특별한 제조 방법 및 뛰어난 신축성은 수평 회전축에 사용시 처짐을 최소화하고, 수직 회전축에 사용시 이탈을 방지합니다.


특징	-. 먼지, 이물질, 칩으로부터 볼스크류와 실린더를 보호 -. 특수 열처리로 인한 뛰어난 내구성 -. 설치 용이 : 설치 및 셋팅을 완료한 기계 설비에 장착할 경우 기계를 분해하는 일 없이 커버 장착이 가능
응용	-. 실린더 로드, 볼스크류, 리드 스크류 -. 정밀 몰드 베이스

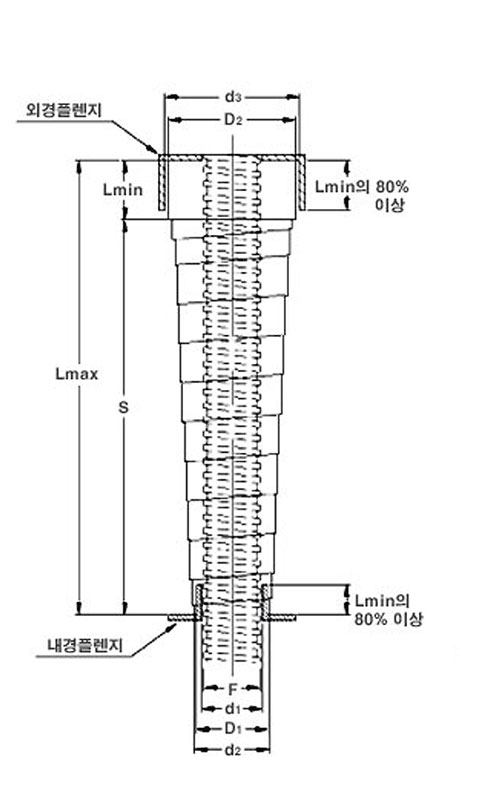

표준품 규격 산출	-. F : 볼스크류 외경 -. D1 : 내경플렌지 외경 -. d1 : 내경플렌지 내경 -. D2 : 커버 외경 -. d2 : 커버 내경 -. d3 : 외경플렌지 내경 -. S : 신축거리 -. Lmax : 최대 확장 길이 -. Lmin : 최소 수축 길이
텔레스코픽 스프링 커버 선정	-. F 값을 산출 -. D1 : d2 - 1mm -. d3 : D2 + 3mm -. d1 : F + 3mm -. d2 : F + 10mm

예) 20/100/30 ⇒ Cover 내경(d2)/Lmax/Lmin

d2=Ø20

규격	d2 (내경)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외경)
20/100/30	20	100	70	30	32
20/300/30	20	300	270	30	40
20/350/30	20	350	320	30	43

d2=Ø25

규격	d2 (내경)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외경)
25/200/30	25	200	170	30	41
25/350/30	25	350	320	30	47
25/450/40	25	450	410	40	50
25/500/40	25	500	460	40	52
25/850/60	25	850	790	60	60

d2=Ø30

규격	d2 (내경)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외경)
30/150/30	30	150	120	30	40
30/250/30	30	250	220	30	45
30/300/30	30	300	270	30	48
30/300/50	30	300	250	50	49
30/350/30	30	350	320	30	50
30/350/40	30	350	310	40	50
30/450/40	30	450	410	40	54
30/450/50	30	450	400	50	54
30/460/50	30	460	410	50	54
30/550/40	30	550	510	40	59
30/650/50	30	650	600	50	56
30/650/60	30	650	590	60	56
30/750/50	30	750	700	50	60
30/750/60	30	750	690	60	60
30/850/60	30	850	790	60	60
30/1000/60	30	1000	940	60	65
30/1100/60	30	1100	1040	60	67
30/1200/60	30	1200	1140	60	69
30/1400/60	30	1400	1340	60	70

d2=Ø32

규격	d2 (내경)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외경)
32/350/30	32	350	320	30	53

d2=Ø35

규격	d2 (내경)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외경)
35/350/40	35	350	310	40	55
35/350/50	35	350	300	50	52
35/450/50	35	450	400	50	54
35/550/50	35	550	500	50	58
35/550/60	35	550	490	60	58
35/650/50	35	650	600	50	62
35/750/50	35	750	700	50	68
35/850/60	35	850	790	60	65
35/1000/60	35	1000	940	60	68
35/1100/75	35	1100	1025	75	74
35/1200/75	35	1200	1125	75	80

d2=Ø40

규격	d2 (내경)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외경)
40/250/30	40	250	220	30	57
40/250/50	40	250	200	50	57
40/350/40	40	350	310	40	61
40/350/50	40	350	300	50	55
40/400/30	40	400	370	30	72
40/450/40	40	450	410	40	63
40/450/50	40	450	400	50	59
40/550/40	40	550	510	40	69
40/550/50	40	550	500	50	63
40/650/50	40	650	600	50	67
40/650/60	40	650	590	60	65
40/650/75	40	650	575	75	63
40/750/50	40	750	700	50	73
40/850/60	40	850	790	60	76
40/900/60	40	900	840	60	73
40/900/75	40	900	825	75	73
40/1000/100	40	1000	900	100	67
40/1100/75	40	1100	1025	75	79
40/1150/60	40	1150	1090	60	84
40/1200/75	40	1200	1125	75	72
40/1200/100	40	1200	1100	100	72
40/1500/100	40	1500	1400	100	84
40/1800/100	40	1800	1700	100	87
40/2200/120	40	2200	2080	120	93

d2=Ø45

규격	d2 (내경)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외경)
45/350/50	45	350	300	50	61
45/450/50	45	450	400	50	65
45/550/50	45	550	500	50	68
45/650/60	45	650	590	60	73
45/650/75	45	650	575	75	70
45/750/60	45	750	690	60	75
45/850/60	45	850	790	60	78
45/900/75	45	900	825	75	78
45/1000/100	45	1000	900	100	80
45/1100/75	45	1100	1025	75	85
45/1200/100	45	1200	1100	100	84
45/1300/75	45	1300	1225	75	91
45/1500/75	45	1500	1425	75	97
45/1600/100	45	1600	1500	100	94
45/1800/100	45	1800	1700	100	97
45/2700/120	45	2700	2580	120	113
45/2900/120	45	2900	2780	120	118

d2=Ø50

규격	d2 (내경)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외경)
50/250/40	50	250	210	40	68
50/250/50	50	250	200	50	62
50/350/50	50	350	300	50	66
50/450/40	50	450	410	40	76
50/450/50	50	450	400	50	70
50/500/50	50	550	500	50	73
50/550/60	50	550	490	60	69
50/650/60	50	650	590	60	73
50/700/75	50	700	625	75	75
50/750/60	50	750	690	60	77
50/900/75	50	900	825	75	85
50/1100/100	50	1100	1000	100	78
50/1300/75	50	1300	1225	75	89
50/1300/100	50	1300	1200	100	83
50/1700/100	50	1700	1600	100	93
50/1800/100	50	1800	1700	100	95
50/2100/120	50	2100	1980	120	102
50/2300/120	50	2300	2180	120	108
50/2500/120	50	2500	2380	120	115
50/2800/120	50	2800	2680	120	118
50/3000/150	50	3000	2850	150	123

- 상기 규격은 제조사의 사정에 따라 변경 및 생산 불가 규격이 있을 수도 있습니다.

예) 20/100/30 → Cover 내경(d2)/Lmax/Lmin

d2=Ø55

규격	d2 (내경)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외경)
55/350/50	55	350	300	50	71
55/450/50	55	450	400	50	75
55/550/50	55	550	500	50	78
55/550/60	55	550	490	60	76
55/650/60	55	650	590	60	80
55/750/60	55	750	690	60	84
55/900/75	55	900	825	75	90
55/1100/75	55	1100	1025	75	95
55/1100/100	55	1100	1000	100	85
55/1300/120	55	1300	1180	120	88
55/1800/120	55	1800	1680	120	105
55/2100/120	55	2100	1980	120	108
55/2300/120	55	2300	2180	120	112
55/2500/120	55	2500	2380	120	116
55/2800/150	55	2800	2650	150	121

d2=Ø60

규격	d2 (내경)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외경)
60/350/50	60	350	300	50	78
60/350/60	60	350	290	60	75
60/450/60	60	450	390	60	82
60/550/60	60	550	490	60	84
60/650/60	60	650	590	60	86
60/750/75	60	750	675	75	90
60/900/75	60	900	825	75	97
60/1100/100	60	1100	1000	100	92
60/1300/100	60	1300	1200	100	94
60/1300/120	60	1300	1180	120	94
60/1500/100	60	1500	1400	100	102
60/1500/120	60	1500	1380	120	102
60/1800/120	60	1800	1680	120	110
60/2100/120	60	2100	1980	120	113
60/2300/120	60	2300	2180	120	115
60/3250/120	60	3250	3130	120	132

d2=Ø65

규격	d2 (내경)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외경)
65/350/50	65	350	300	50	85
65/450/60	65	450	390	60	87
65/550/60	65	550	490	60	90
65/650/60	65	650	590	60	91
65/900/75	65	900	825	75	98
65/950/100	65	950	850	100	98
65/1100/100	65	1100	1000	100	97
65/1300/100	65	1300	1200	100	103
65/1500/100	65	1500	1400	100	114
65/2100/120	65	2100	1980	120	116

d2=Ø70

규격	d2 (내경)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외경)
70/650/60	70	650	590	60	97
70/850/75	70	850	775	75	100
70/950/75	70	950	875	75	103
70/1100/75	70	1100	1025	75	114
70/1300/100	70	1300	1200	100	108
70/1500/100	70	1500	1400	100	120
70/2200/120	70	2200	2080	120	135
70/2800/150	70	2800	2650	150	143

d2=Ø75

규격	d2 (내경)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외경)
75/550/75	75	550	475	75	103
75/900/75	75	900	825	75	112
75/1100/75	75	1100	1025	75	118
75/1300/100	75	1300	1200	100	114
75/1800/120	75	1800	1680	120	119
75/2000/120	75	2000	1880	120	128
75/2200/120	75	2200	2080	120	133
75/2800/150	75	2800	2650	150	150
75/3000/150	75	3000	2850	150	147

d2=Ø80

규격	d2 (내경)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외경)
80/550/60	80	550	490	60	109
80/750/75	80	750	675	75	110
80/900/100	80	900	800	100	110
80/1100/100	80	1100	1000	100	116
80/1300/100	80	1300	1200	100	123
80/1500/120	80	1500	1380	120	124
80/1800/120	80	1800	1680	120	130
80/3500/150	80	3500	3350	150	163

d2=Ø90

규격	d2 (내경)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외경)
90/350/50	90	350	300	50	122
90/450/75	90	450	375	75	117
90/750/75	90	750	675	75	130
90/750/100	90	750	650	100	125
90/900/100	90	900	800	100	130
90/1100/100	90	1100	1000	100	135
90/1500/120	90	1500	1380	120	135
90/2600/150	90	2600	2450	150	156

d2=Ø95/Ø100/Ø105/Ø120/Ø125

규격	d2 (내경)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외경)
95/900/100	95	900	800	100	127
95/1300/100	95	1300	1200	100	133
100/1000/100	100	1000	900	100	134
105/1500/100	105	1500	1400	100	149
105/3250/150	105	3250	3100	150	180
120/450/75	120	450	375	75	145
120/350/75	125	350	275	75	145

- 상기 규격은 제조사의 사정에 따라 변경 및 생산 불가 규격이 있을 수도 있습니다.

기타 규격이나 특수 규격은 폐사로 문의해 주십시요(다양한 규격확보)

규격	d2 (내정)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외장)
70/350/60 450 550 650	70	350 450 550 650	290 390 490 590	60	90 94 95 97
70/350/75 450 550 650 750 850 950 1100	70	350 450 550 650 750 850 950 1100	275 375 475 575 675 775 875 1025	75	90 94 92 97 105 100 103 114
70/350/100 450 550 650 750 850 950 1100 1300 1500 1800	70	350 450 550 650 750 850 950 1100 1300 1500 1800	250 350 450 550 650 750 850 1000 1200 1400 1700	100	90 92 92 97 98 100 103 110 108 120 130
70/550/120 650 750 850 950 1100 1300 1500 1800 2000 2200 2400	70	550 650 750 850 950 1100 1300 1500 1800 2000 2200 2400	430 530 630 730 830 980 1180 1380 1680 1880 2080 2280	120	90 95 95 97 100 110 108 120 130 135 135 145
70/1500/150 1800 2000 2200 2400 2600 2800 3000 3250 3500	70	1500 1800 2000 2200 2400 2600 2800 3000 3250 3500	1350 1650 1850 2050 2250 2450 2650 2850 3100 3350	150	120 130 135 135 139 141 143 149 152 155
70/2400/180 2600 2800 3000 3250 3500	70	2400 2600 2800 3000 3250 3500	2220 2420 2620 2820 3070 3320	180	139 141 143 141 152 155
70/3000/200 3250	70	3000 3250	2800 3050	200	141 144
75/450/60 550 650	75	450 550 650	390 490 590	60	100 103 105
75/450/75 550 650 750 900	75	450 550 650 75 900	375 475 575 675 825	75	100 103 105 108 114
75/450/100 550 650 750 900 1100 1300 1500 1800	75	450 550 650 750 900 1100 1300 1500 1800	350 450 550 650 800 1000 1200 1400 1700	100	95 98 100 109 108 108 124 127 126
75/900/120 1100 1300 1500 1800 2000 2300 2400	75	900 1100 1300 1500 1800 2000 2300 2400	780 980 1180 1380 1680 1880 2180 2280	120	108 108 124 115 119 128 133 142
75/1300/150 1500 1800 2000 2200 2400 2600 2800 3000 3250 3500	75	1300 1500 1800 2000 2200 2400 2600 2800 3000 3250 3500	1150 1350 1650 1850 2050 2250 2450 2650 2850 3100 3350	75	124 115 119 136 133 142 145 150 147 154 160
75/2600/180 2800 3000 3250 3500	75	2600 2800 3000 3250 3500	2420 2620 2820 3070 3320	180	145 150 150 152 156
75/2800/200 3000 3250 3600	75	2800 3000 3250 3500	2600 2800 3050 3300	200	150 150 152 156

- 상기 규격은 제조사의 사정에 따라 변경 및 생산 불가 규격이 있을 수도 있습니다.

예) 20/100/30 ⇒ Cover 내경(d2)/Lmax/Lmin

규격	d2 (내정)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외장)
80/300/60 450 550	80	300 450 550	220 390 490	60	95 102 109
80/450/75 550 650 750 900 1300	80	450 550 650 750 900 1300	375 475 575 675 825 1240	75	102 102 107 110 114 145
80/450/100 550 650 750 800 1100 1300	80	450 550 650 750 900 1100 1300	350 450 550 650 800 1000 1200	100	100 102 107 110 110 116 123
80/90/120 1100 1300 1500 1650 1800 2000 2200 2400	80	900 1100 1300 1500 1650 1800 2000 2200 2400	780 980 1180 1380 1530 1680 1880 2080 2280	120	110 116 123 124 128 130 135 145 148
80/1100/150 1300 1500 1650 1800 2000 2200 2400 2600 2800 3000 3250	80	1100 1300 1500 1650 1800 2000 2200 2400 2600 2800 3000 3250	980 1150 >1350 >1500 >1650 >1850 >2050 >2250 >2450 >2650 >2850 >3100	150	116 121 124 128 130 141 145 148 152 154 156 160
80/2400/180 2600 2800 3000 3250 3500	80	2400 2600 2800 3000 3250 3500	2220 2420 2620 2820 3070 3320	180	148 152 152 156 160 163
80/1800/200 2000 2200 2400 2600 2800 3000 3250 3500	80	1800 2000 2200 2400 2600 2800 3000 3250 3500	1600 1800 2000 2200 2400 2600 2800 3050 3300	200	130 141 145 148 152 152 154 160 163
85/450/75 550 650 750	85	450 550 650 750	375 475 575 675	75	107 110 113 115
85/450/100 550 650 750 900 1100 1300	85	450 550 650 750 900 1100 1300	350 450 550 650 800 1000 1200	100	107 110 113 115 120 125 130
85/750/120 900 1100 1300 1500 1650 1800	85	750 800 1100 1300 1500 1650 1800	630 780 980 1180 1380 1530 1680	120	115 120 125 130 135 140 145
85/1300/150 1500 1650 1800 2000 2200 2400 2600 2800 3000 3250 3500	85	1300 1500 1650 1800 2000 2200 2400 2600 2800 3000 3250 3500	1150 1350 1500 1650 1850 2050 2250 2450 2650 2850 3100 3350	150	125 135 140 145 148 152 154 156 159 161 165 169
85/1500/180 1650 1800 2000 2200 2400 2600 2800 3000 3250 3500	85	1500 1650 1800 2000 2200 2400 2600 2800 3000 3250 3500	1320 1470 1620 1820 2020 2220 2420 2620 2820 3070 3320	180	130 135 140 148 152 154 156 159 161 165 169
85/2000/200 2200 2400 2600 2800 3000 3250 3500	85	2000 2200 2400 2600 2800 3000 3250 3500	1800 2000 2200 2400 2600 2800 3050 3300	200	143 147 152 150 154 156 160 165

기타 규격이나 특수 규격은 폐사로 문의해 주십시요(다양한 규격확보)

규격	d2 (내정)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외장)
90/350/50	90	350	200	50	122
90/350/60	90	350	290	60	115
90/3500/75 450 550 650 750	90	350 450 550 650 750	275 375 475 575 675	75	112 117 122 126 130
90/350/100 450 550 650 750 900 1100 1300	90	350 450 550 650 50 900 1100 1300	250 350 450 550 650 800 1000 1200	100	112 114 119 124 125 123 135 140
90/750/120 900 1100 1300 1500	90	750 900 1100 1300 1500	630 780 980 1180 1380	120	125 130 135 135 135
90/1300/150 1500 1700 1900 2100 2300 2500 2700 3000 3500	90	1300 1500 1700 1900 2100 2300 2500 2700 3000 3500	1150 1350 1550 1750 1950 2150 2350 2550 2850 3350	150	135 135 132 135 145 154 156 162 166 174
90/1500/180 1700 1900 2100 2300 2500 2700 3000 3500	90	1500 1700 1900 2100 2300 2500 2700 3000 3500	1320 1520 1720 1920 2120 2320 2520 2820 3320	180	130 132 135 145 154 156 162 166 174
90/1900/200 2100 2300 2500 2700 3000 3500	90	1900 2100 2300 2500 2700 3000 3500	1700 1900 2100 2300 2500 2800 3300	200	130 140 150 150 158 161 170
95/550/75 650 750	95	550 650 750	475 575 675	75	125 129 126
95/550/100 650 750 900 1100 1300	95	550 650 750 900 1100 1300	450 550 650 800 1000 1200	100	125 129 126 127 130 133
95/900/120 1100 1300 1500 1700	95	900 1100 1300 1500 1700	780 980 1180 1380 1580	120	127 130 133 141 141
95/1300/150 1500 1700 1900 2100 2300 2500 2700 3000 3250 3500	95	1300 1500 1700 1900 2100 2300 2500 2700 3000 3250 3500	1150 1350 1550 1750 1950 2150 2350 2550 2850 3100 3350	150	130 141 141 145 150 159 161 166 171 175 180
95/1500/180 1700 1900 2100 2300 2500 2700 3000 3250 3500	95	1500 1700 1900 2100 2300 2500 2700 3000 3250 3500	1320 1520 1720 1920 2120 2320 2520 2820 3070 3320	180	136 136 145 150 159 161 166 171 175 180
95/1900/200 2100 2300 2500 2700 3000 3250 3500	95	1900 2100 2300 2500 2700 3000 3250 3500	1700 1900 2100 2300 2500 2800 3050 3300	200	140 145 154 156 161 166 170 174

- 상기 규격은 제조사의 사정에 따라 변경 및 생산 불가 규격이 있을 수도 있습니다.

예) 20/100/30 ⇒ Lmin/Lmax/Cover 내경(d2)

규격	d2 (내정)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외장)
100/450/100 550 650 750 900	100	450 550 650 750 900	650 450 550 650 800	100	120 130 128 130 130
100/450/120 550 650 750 900 1100 1300 1500 1700	100	450 550 650 750 900 1100 1300 1500 1700	330 430 530 630 780 980 1180 1180 1580	120	120 125 128 128 130 132 136 146 150
100/900/150 1100 1300 1500 1700 1900 2100 2300 2500 2800 3000 3250 3500	100	900 1100 1300 1500 1700 1900 2100 2300 2500 2800 3000 3250 3500	750 950 1150 1350 1550 1750 1950 2150 2350 2650 2850 3100 3350	150	125 132 136 144 150 155 160 163 165 170 175 180 185
100/1700/180 1900 2100 2300 2500 2800 3000 3250 3500	100	1700 1900 2100 2300 2500 2800 3000 3250 3500	1520 1720 1920 2120 2320 2620 2820 3070 3320	180	145 155 160 163 165 170 175 180 185
100/1900/200 2100 2300 2500 2800 3000 3250 500	100	1900 2100 2300 2500 2800 3000 3250 3500	1700 1900 2100 2300 2600 2800 3050 3300	200	145 155 160 163 165 170 175 180 185
105/650/100 750 900 1100 1300 1500	105	650 50 900 1100 1300 1500	550 650 800 1000 1200 1400	100	128 130 135 140 146 149
105/650/120 750 900 1100 1300 1500 1700 1900 2100	105	650 750 900 1100 1300 1500 1700 1900 2100	530 630 780 980 1180 1380 1580 1780 1980	120	128 130 135 140 146 149 155 159 162
105/1100/1500 1300 1500 1700 1900 2100 2300 2500 2800 3000 3250 3500	105	1100 1300 1500 1700 1900 2100 2300 2500 2800 3000 3250 3500	950 1150 1350 1550 1750 1950 2150 2350 2650 2850 3300 3350	150	135 140 149 155 159 162 164 166 171 176 180 184
105/1500/180 1700 1900 2100 2300 2500 2800 3000 3250 3500	105	1500 1700 1900 2100 2300 2500 2800 3000 3250 3500	1320 1520 1720 1920 2120 2320 2620 2820 3070 3320	180	140 150 159 162 164 166 171 176 180 184
105/1900/200 2100 2300 2500 2800 3000 3250 3500	105	1900 2100 2300 2500 2800 3000 3250 3500	1700 1900 2100 2300 2600 2800 3050 3300	200	155 157 160 164 166 173 177 180

기타 규격이나 특수 규격은 폐사로 문의해 주십시요(다양한 규격확보)

규격	d2 (내정)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외장)
110/650/100 750 900 1100	110	650 750 900 1100	550 650 800 1000	100	130 135 138 140
110/650/120 750 900 1100 1300 1500 1700	110	650 750 900 1100 1300 1500 1700	530 630 780 980 1180 1380 1580	120	130 135 138 140 151 155 159
110/900/150 1100 1300 1500 700 1900 2100 2300 2500	110	900 1100 1300 1500 1700 1900 2100 2300 2500	750 950 1150 1350 1550 1750 1950 2150 2350	150	138 140 145 155 159 162 164 165 167
110/1300/180 1500 1700 1900 2100 2300 2500 700 2900 3250 3500	110	1300 1500 1700 1900 2100 2300 2500 2700 2900 3250 3500	1120 1320 1520 1720 1920 2120 2320 2520 2720 3070 3320	180	145 155 159 162 164 165 167 170 172 180 187
110/1900/200 2100 2300 2500 2700 2900 3250 3500	110	1900 2100 2300 2500 2700 2900 3250 3500	1700 1900 2100 2300 2500 2700 3050 3300	200	135 144 150 157 165 179 195
115/350/100 450 600 900 1000 1300 1800	115	350 450 600 900 1000 1300 1800	250 350 500 800 900 1200 1700	100	135 144 150 157 165 79 195
115/1300/120 1500 1800 2000	115	1300 1500 1800 2000	1180 1380 1680 1880	120	179 157 180 170
115/1500/150 1800 2000 2400 2600 2800 3000	115	1500 1800 2000 2400 2600 2800 3000	1350 1650 1850 2250 2450 2650 2850	150	157 166 170 176 173 180 185
115/2800/180 3250 3500	115	2800 3250 3500	2620 3070 3320	180	180 188 192
115/2400/200 2600 2800 3000 3250 3500	115	2400 2600 2800 3000 3250 3500	2200 2400 2600 2800 3050 3300	200	169 173 180 185 188 192

- 상기 규격은 제조사의 사정에 따라 변경 및 생산 불가 규격이 있을 수도 있습니다.

예) 20/100/30 ⇒ Lmin/Lmax/Cover 내경(d2)

규격	d2 (내정)	Lmax (최대확장시)	S (신축거리)	Lmin (최소수축시)	D2±1mm (외장)
120/250/60 350 450	120	250 350 450	190 290 390	60	140 147 149
120/350/75 450 600	120	350 450 600	275 375 525	75	140 145 152
120/600/100 650 750 900	120	600 650 750 900	500 550 650 800	100	140 142 145 150
120/650/120 900 1100 1300 1500 1800 2000	120	650 900 1100 1300 1500 1800 2000	530 780 980 1180 1380 1680 1880	120	142 150 154 158 165 170 189
120/1100/150 1300 1500 1800 2000 2200 2400	120	1100 1300 1500 1800 2000 2200 2400	950 1150 1350 1650 1850 2050 2250	150	150 156 160 168 189 170 176
120/2400/180	120	2400	2220	180	174
120/2200/200 2400 2600	120	2200 2400 2600	2000 2200 2400	200	162 168 174
125/250/60	125	250	190	60	142
125/250/75 350 450 600	125	250 50 450 600	175 275 75 525	75	142 145 153 161
125/250/100 350 450 600 700 900 1200	125	250 350 450 600 700 900 1200	150 250 350 500 600 800 1100	100	142 145 153 161 158 166 171
125/700/120 900 1200	125	700 900 1200	580 780 1080	120	155 163 171
125/700/150 900 1200 1400 1600	125	700 900 1200 1400 1600	550 750 1050 1250 1450	150	163 163 171 179 180
125/1400/1800 1600 1800 2000	125	1400 1600 1800 2000	1220 1420 1620 1820	180	179 180 182 185
125/1800/2000 2000	125	1800 2000	1600 1800	200	182 185

상호 : 우성정공(주) 대표이사 : 김정훈 , TEL : 031) 297-4142 FAX : 031) 297-4148, 경기도 화성시 봉담읍 왕림북길 22-11(봉담읍 왕림리 42-6)
사업자등록번호 : 143-81-09869 E-MAIL : woosung4141@hanmail.net
우성정공(주) 공식 블로그 : http://blog.naver.com/wspi4141
홈페이지에 사용된 모든 이미지와 내용의 무단도용을 금지 합니다.

QUICK LINK

Web Design or Web Design
Branding & Identity or Branding
HTML5 & CSS3 or HTML5 & CSS3

FAMILY SITE

BANK INFO

국민은행 235008-78-036005
농협은행 235008-78-036005
예금주 홍길동

ESCROW SERVICE

고객님은 안전거래를 위해 저희 홈페이지에서 가입한 구매안전(에스크로) 서비스를 이용 하실 수 있습니다.
